少妇无码太爽了不卡视频在线看-欧亚精品卡一卡二卡三737-在线播放无码后入内射少妇-日韩人成视频一区二区

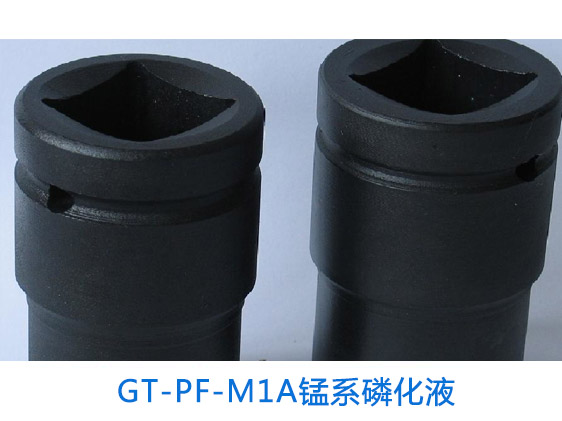

GT-PF-M1A是使鋼鐵制品的旋轉(zhuǎn)、滑動(dòng)部位表面具有良好的耐蝕性、吸油性的磷酸錳系皮膜的藥劑。本藥劑采用浸漬法。生成的皮膜對提高活塞、活塞環(huán)、汽缸墊、凸輪旋轉(zhuǎn)軸、頂桿、電機(jī)零件等的旋轉(zhuǎn)、滑動(dòng)部分的耐損耗性有明顯的效果。

產(chǎn)品特點(diǎn)：

1、皮膜能防止旋轉(zhuǎn)、滑動(dòng)部位表面金屬相互咬合，不會(huì)引起燒傷、粘著等現(xiàn)象；

2、本皮膜吸油性良好，能提高處理表面的潤滑性；

3、通過表面處理能去除機(jī)械加工時(shí)的輕度傷痕；

4、本皮膜具有耐蝕性。

使用藥劑：

GT-PF-M1A(配槽劑)          GT-PF-M1AR(補(bǔ)給劑)

GT-200(中和劑)           鋼絲或鐵屑(相同重量時(shí)可增大表面積)

試驗(yàn)用藥品及器具：

指示劑3  （酚酞）                指示劑11  (溴酚蘭)

滴定液11  (0.1N標(biāo)準(zhǔn)Na0H)       滴定液18  (0.18N標(biāo)準(zhǔn)KMnO4)

試  劑44  (50％H2S04)             移液管10ml

滴定管25ml                       三角瓶250ml

裝置材料：GT-M1A的處理槽、加熱管、泵等用不銹鋼制成。

標(biāo)準(zhǔn)處理工藝：

預(yù)處理→水洗→表調(diào)處理→GT-PF-M1A處理→水洗→干燥

然后根據(jù)不同用途進(jìn)行涂油等后處理。

預(yù)處理：

GT-PF-M1A處理前,被處理物表面附著的銹、油脂、灰塵、污物等須充分除去。

清凈方法的選定,關(guān)系到處理的效果，須充分注意。

精密部件通常用有機(jī)溶劑清洗，特殊的場合使用強(qiáng)堿性脫脂劑，避免使用酸性脫脂劑。

表調(diào)處理：

被處理物的表面清凈后，在PF-M1A處理前經(jīng)表調(diào)處理后得到的皮膜致密且微細(xì)。

配槽(按1000升計(jì))：

1 把80%清水注入處理槽；

2 加GT-PF-M1A劑140㎏；

3 加清水至全量1000升，充分?jǐn)嚢瑁?br />
4 加溫到約70℃，把0.3～1.0㎏的鋼絲棉或鐵屑放入網(wǎng)框中，再吊入處理液中約l0分鐘后取出；

5 處理液的鐵分要達(dá)到約0.5點(diǎn)，加熱到指定溫度，測定總酸度。

處理?xiàng)l件：

總酸度  50點(diǎn)                酸  比  5.6～6.0(總酸度／游離酸度)

鐵  分  0.3～3.0 g／L       溫  度  90～100℃

時(shí)  間  3～15分鐘

總酸度根據(jù)被處理物的材質(zhì)及表面狀況在30～60點(diǎn)范圍內(nèi)增減，標(biāo)準(zhǔn)是50點(diǎn)。

在決定皮膜厚薄的時(shí)候，可用酸度為50點(diǎn)處理。但必須進(jìn)行預(yù)試驗(yàn)，以確定最適當(dāng)?shù)奶幚項(xiàng)l件(濃度、溫度、時(shí)間)。

在進(jìn)行共析性鑄鐵、可鍛性鑄鐵處理時(shí)，需處理15～30分鐘。

補(bǔ)給與調(diào)整：(按1000升計(jì))

總酸度：加GT-PF-M1AR劑2.8㎏總酸度上升約1點(diǎn)，但是泄漏等原因需修正處理液量時(shí)，用GT-PF-M1A劑調(diào)整總酸度。添加2.8㎏的GT-PF-M1A劑，總酸度約上升1點(diǎn)。

游離酸度：添加80g中和劑GT-200，游離酸度降低約0.1點(diǎn)。

鐵分：隨著處理的繼續(xù)進(jìn)行，槽液中的鐵分要增加。鐵分過多時(shí)，處理時(shí)間延長，得到的皮膜較粗，并且粘附性、耐腐蝕性、耐摩擦性都要降低。鐵分在3g／l以上時(shí)處理液需要廢棄更新一部分或通入空氣來降低鐵分濃度。

試驗(yàn)方法：

總酸度：用移液管取10ml處理液于三角瓶中，滴加5～6滴指示劑3，用滴定液T-11滴定至試液為粉紅色，10秒內(nèi)不消失為終點(diǎn)。這時(shí)消耗的滴定液11的毫升數(shù)即為總酸度的點(diǎn)。

游離酸度：用移液管取10ml處理液于三角瓶中，滴加2～3滴指示劑11，用滴定液11滴定，使試液由黃色變?yōu)樗{(lán)紫色為終點(diǎn)。 這時(shí)消耗的滴定液11的毫升數(shù)即為游離酸度的點(diǎn)。

鐵 分：用移液管取處理液10ml于三角瓶中，加試劑44約5ml。用滴定液18滴定，使試液呈淡桃紅色10秒內(nèi)不消失為終點(diǎn)。這時(shí)消耗的滴定液18為1毫升，就相當(dāng)于處理液中鐵分為1g／l。

涂油的處理：實(shí)施了M1A處理的物品，分別按其目的和要求，進(jìn)行各種浸油。以耐磨耗性為主要目的時(shí)，一般涂55號油；以耐蝕性為主要目的時(shí)，通常涂N201號油。

本公司準(zhǔn)備了各種涂油劑，可按目的要求推存最適當(dāng)?shù)耐坑蛣?br />
廢水的處理：有關(guān)M1A處理液的廢水處理，請遵循當(dāng)?shù)嘏欧艠?biāo)準(zhǔn)。
